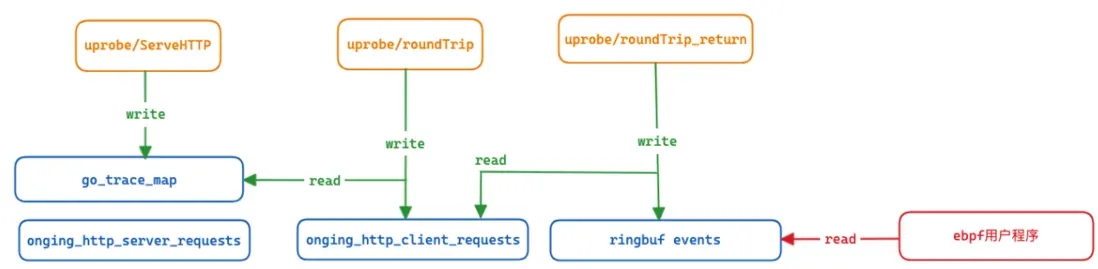

一. 整体原理
trace采集时，监听了golang应用程序的net/http中的函数：
- net/http.serverHandler.ServeHTTP;
- net/http.(*Transport).roundTrip;
监听ServeHTTP时：
- 若request中没有trace信息，则生成traceparent，存入go_trace_map结构(key=goroutine地址，value=trace信息)；
- 若request中有trace信息，则根据trace信息，重新生成span，存入go_trace_map结构；
监听roundTrip的调用：
- 首先，根据goroutine地址，读go_trace_map结构，得到trace信息；
- 然后，将当前连接的trace信息，存入ongoing_http_client_requests结构(key=goroutine地址，value=trace信息)；
监听roundTrip的调用返回：
- 首先，根据goroutine地址，读ongoing_http_client_requests结构，得到trace信息；
- 然后，将当前调用的trace信息，转换为http_request_trace结构，保存到ringbuf中；
最终，ebpf用户程序，读取ringbuf中的trace信息，采集到trace信息。
二. 监听uprobe/ServeHTTP
处理流程：
- 首先，提取goroutine和request指针；
- 然后，通过server_trace_parent()函数，处理trace信息，存入go_trace_map结构；
- 最后，将数据存入onging_http_server_requests结构；
// beyla/bpf/go_nethttp.c
SEC("uprobe/ServeHTTP")
int uprobe_ServeHTTP(struct pt_regs *ctx) {
void *goroutine_addr = GOROUTINE_PTR(ctx);
void *req = GO_PARAM4(ctx);
http_func_invocation_t invocation = {
.start_monotime_ns = bpf_ktime_get_ns(),
.req_ptr = (u64)req,
.tp = {0}
};
if (req) {
// 处理trace信息，存入go_trace_map
server_trace_parent(goroutine_addr, &invocation.tp, (void*)(req + req_header_ptr_pos));
}
// write event
if (bpf_map_update_elem(&ongoing_http_server_requests, &goroutine_addr, &invocation, BPF_ANY)) {
bpf_dbg_printk("can't update map element");
}
return 0;
}
重点看一下server_trace_parent()函数：
首先，从req_header读取traceparent：
- 若读到了，则copy traceId，将parentId=上层的spanId；
- 否则，则生成trace_id，将parentId=0;
- 然后，使用urand，生成随机的spanId；
- 最后，将trace信息存入go_trace_map结构，key=goroutine地址，value=trace信息；
// bpf/go_common.h
static __always_inline void server_trace_parent(void *goroutine_addr, tp_info_t *tp, void *req_header) {
// May get overriden when decoding existing traceparent, but otherwise we set sample ON
tp->flags = 1;
// Get traceparent from the Request.Header
void *traceparent_ptr = extract_traceparent_from_req_headers(req_header);
if (traceparent_ptr != NULL) { // 读到了traceparent
....
} else { // 未读到traceparent
bpf_dbg_printk("No traceparent in headers, generating");
urand_bytes(tp->trace_id, TRACE_ID_SIZE_BYTES); // 生成随机的trace_id；
*((u64 *)tp->parent_id) = 0;
}
urand_bytes(tp->span_id, SPAN_ID_SIZE_BYTES);
bpf_map_update_elem(&go_trace_map, &goroutine_addr, tp, BPF_ANY);
}
go_trace_map对象的定义：
struct {
__uint(type, BPF_MAP_TYPE_LRU_HASH);
__type(key, void *); // key: pointer to the goroutine
__type(value, tp_info_t); // value: traceparent info
__uint(max_entries, MAX_CONCURRENT_SHARED_REQUESTS);
__uint(pinning, LIBBPF_PIN_BY_NAME);
} go_trace_map SEC(".maps");
typedef struct tp_info {
unsigned char trace_id[TRACE_ID_SIZE_BYTES];
unsigned char span_id[SPAN_ID_SIZE_BYTES];
unsigned char parent_id[SPAN_ID_SIZE_BYTES];
u64 ts;
u8 flags;
} tp_info_t;
三. 监听uprobe/roundTrip
roundTrip函数，在使用http client发起请求时，被调用。
处理流程：
- 首先，提取goroutine地址和request地址；
- 然后，根据goroutine_addr和request，查找trace信息；
- 最后，将trace信息写入ongoing_http_client_requests对象；
// beyla/bpf/go_nethttp.c
SEC("uprobe/roundTrip")
int uprobe_roundTrip(struct pt_regs *ctx) {
roundTripStartHelper(ctx);
return 0;
}
static __always_inline void roundTripStartHelper(struct pt_regs *ctx) {
void *goroutine_addr = GOROUTINE_PTR(ctx);
void *req = GO_PARAM2(ctx);
http_func_invocation_t invocation = {
.start_monotime_ns = bpf_ktime_get_ns(),
.req_ptr = (u64)req,
.tp = {0}
};
// 根据request和goroutine_addr，查找trace信息
__attribute__((__unused__)) u8 existing_tp = client_trace_parent(goroutine_addr, &invocation.tp, (void*)(req + req_header_ptr_pos));
// 将trace信息写入ongoing_http_client_requests
if (bpf_map_update_elem(&ongoing_http_client_requests, &goroutine_addr, &invocation, BPF_ANY)) {
bpf_dbg_printk("can't update http client map element");
}
}
重点看一下查找trace信息的client_trace_parent()函数：
首先，尝试从request的header中提取traceparent：
- 若找到了，则copy traceId，设置当前span.parentId=上游span的spanId；
然后，再使用goroutine及其parent_goroutine，去go_trace_map中找：
- 若找到了，则copy traceId，设置当前span.parentId=上游span的spanId；
// beyla/go_common.h
static __always_inline u8 client_trace_parent(void *goroutine_addr, tp_info_t *tp_i, void *req_header) {
u8 found_trace_id = 0;
u8 trace_id_exists = 0;
// May get overriden when decoding existing traceparent or finding a server span, but otherwise we set sample ON
tp_i->flags = 1;
// 首先尝试从request的header中提取traceparent
if (req_header) {
...
}
// 然后再使用goroutine去go_trace_map中找
if (!found_trace_id) {
tp_info_t *tp = 0;
u64 parent_id = find_parent_goroutine(goroutine_addr);
if (parent_id) {// we found a parent request
tp = (tp_info_t *)bpf_map_lookup_elem(&go_trace_map, &parent_id);
}
if (tp) { // 找到了，copy traceId，当前span.parentId=上流span.spanId
*((u64 *)tp_i->trace_id) = *((u64 *)tp->trace_id);
*((u64 *)(tp_i->trace_id + 8)) = *((u64 *)(tp->trace_id + 8));
*((u64 *)tp_i->parent_id) = *((u64 *)tp->span_id);
tp_i->flags = tp->flags;
}
...
// 生成当前span.spanId
urand_bytes(tp_i->span_id, SPAN_ID_SIZE_BYTES);
}
return trace_id_exists;
}
这里有个隐形的假设条件：
- 一个goroutine及其child goroutine仅处理一个http请求；
- nethttp的框架在设计时，就由一个goroutine去处理一个http请求，是符合这个假设的；
四. 监听uprobe/roundTrip_return
处理流程：
- 首先，使用goroutine_addr，从ongoing_http_client_requests中找trace信息；
然后，初始化http_request_trace：
- 从request中找method/host/url/content_length，赋值给http_request_trace；
- 将trace信息赋值到http_request_trace；
- 从response中找status，赋值给http_request_trace；
- 最后，将http_request_trace提交到ringbuf；
// beyla/bpf/go_nethttp.c
SEC("uprobe/roundTrip_return")
int uprobe_roundTripReturn(struct pt_regs *ctx) {
void *goroutine_addr = GOROUTINE_PTR(ctx);
// 使用goroutine_addr找ongoing_http_client_requests
http_func_invocation_t *invocation =
bpf_map_lookup_elem(&ongoing_http_client_requests, &goroutine_addr);
bpf_map_delete_elem(&ongoing_http_client_requests, &goroutine_addr);
http_request_trace *trace = bpf_ringbuf_reserve(&events, sizeof(http_request_trace), 0);
// 初始化http_request_trace
task_pid(&trace->pid);
trace->type = EVENT_HTTP_CLIENT;
trace->start_monotime_ns = invocation->start_monotime_ns;
trace->go_start_monotime_ns = invocation->start_monotime_ns;
trace->end_monotime_ns = bpf_ktime_get_ns();
void *req_ptr = (void *)invocation->req_ptr;
void *resp_ptr = (void *)GO_PARAM1(ctx);
// 从request中找method，赋值给trace->method
if (!read_go_str("method", req_ptr, method_ptr_pos, &trace->method, sizeof(trace->method))) {
...
}
// 从request中找host，赋值给trace->host
if (!read_go_str("host", req_ptr, host_ptr_pos, &trace->host, sizeof(trace->host))) {
...
}
// 从request中找url，赋值给trace->path
void *url_ptr = 0;
bpf_probe_read(&url_ptr, sizeof(url_ptr), (void *)(req_ptr + url_ptr_pos));
if (!url_ptr || !read_go_str("path", url_ptr, path_ptr_pos, &trace->path, sizeof(trace->path))) {
...
}
// 赋值trace信息
trace->tp = invocation->tp;
// 从request中找content_length，赋值给trace->content_length
bpf_probe_read(&trace->content_length, sizeof(trace->content_length), (void *)(req_ptr + content_length_ptr_pos));
// 从resp中找status，赋值给trace->status
bpf_probe_read(&trace->status, sizeof(trace->status), (void *)(resp_ptr + status_code_ptr_pos));
// 提交trace到ringbuf
bpf_ringbuf_submit(trace, get_flags());
return 0;
}
参考：
1.https://github.com/grafana/beyla/issues/521
2.https://github.com/grafana/beyla/blob/main/docs/sources/distributed-traces.md
