1. 前言

进度条是UI界面中一种非常实用的组件,通常用于向用户显示某个耗时操作完成的百分比,进度条可以动态的显示进度,因为避免长时间地执行某个耗时操作时,让用户感觉程序失去了响应,从而更好地提高用户界面的友好性。

进度条展示有两种:水平进度条 和 环形进度条 ,下文分别详细介绍。首先我们来看下进度条的相关属性介绍。

2. ProgressBar属性介绍

2.1 XML属性

Android ProgressBar组件使用教程

这里的andorid:progressDrawable用于指定进度条的轨道的绘制形式,该属性可以指定为一个LayerDrawble对象的引用(该对象可以在XML文件中使用<layer-list>元素来进行配置)。

android:indeterminateBehavior

定义当进度达到最大时,不确定模式的表现;该值必须为repeat或者cycle,repeat表示进度从0重新开始;cycle表示进度保持当前值,并且回到0

android:indeterminateDuration=“500”,每转一圈的时间,ms

2.2 API属性

当然ProgressBar也提供如下方法来操作进度条:

setProgress(int) //设置第一进度
setSecondaryProgress(int) //设置第二进度
getProgress() //获取第一进度
getSecondaryProgress() //获取第二进度
incrementProgressBy(int) //增加或减少第一进度, 当参数为正数时,进度条增加,当参数为负数时,进度条减少
incrementSecondaryProgressBy(int) //增加或减少第二进度
getMax() //获取最大进度

3. 水平进度条

在xml中引用有两种方式:

A为 style="?android:attr/progressBarStyleHorizontal"

B为 style="@android:style/Widget.ProgressBar.Horizontal"

查看B的源码,相关属性为:

    <style name="Widget.ProgressBar.Horizontal">
        <item name="indeterminateOnly">false</item>
        <item name="progressDrawable">@drawable/progress_horizontal</item>
        <item name="indeterminateDrawable">@drawable/progress_indeterminate_horizontal</item>
        <item name="minHeight">20dip</item>
        <item name="maxHeight">20dip</item>
        <item name="mirrorForRtl">true</item>
    </style>

上文中提到的progressDrawable就是水平进度条轨迹的显示Drawable。我们继续去看下progress_horizontal 的源码

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
     <!-- 进度条的背景色-->
    <item android:id="@android:id/background">
        <shape>
            <corners android:radius="5dip" />
            <gradient
                    android:startColor="#ff9d9e9d"
                    android:centerColor="#ff5a5d5a"
                    android:centerY="0.75"
                    android:endColor="#ff747674"
                    android:angle="270"
            />
        </shape>
    </item>
    <!-- 缓冲进度条的背景色-->
    <item android:id="@android:id/secondaryProgress">
        <clip>
            <shape>
                <corners android:radius="5dip" />
                <gradient
                        android:startColor="#80ffd300"
                        android:centerColor="#80ffb600"
                        android:centerY="0.75"
                        android:endColor="#a0ffcb00"
                        android:angle="270"
                />
            </shape>
        </clip>
    </item>
    <!-- 下载过程中进度条的颜色-->
    <item android:id="@android:id/progress">
        <clip>
            <shape>
                <corners android:radius="5dip" />
                <gradient
                        android:startColor="#ffffd300"
                        android:centerColor="#ffffb600"
                        android:centerY="0.75"
                        android:endColor="#ffffcb00"
                        android:angle="270"
                />
            </shape>
        </clip>
    </item>
</layer-list>

上述代码就是一个 LayerDrawble图片,它是层次化的Drawable合集, 根元素为<layer-list> ,每一个item就是一个shape图片,最后一个item显示在最上层。

4. 圆形进度条

系统自带的圆形进度条,都是一直转圈状态,为不精确显示进度 默认android:indeterminate属性值为true 。

Android ProgressBar组件使用教程

我们进去 android:style/Widget.ProgressBar.Large源码看下

 <style name="Widget.ProgressBar.Large">
        <item name="indeterminateDrawable">@drawable/progress_large_white</item>
        <item name="minWidth">76dip</item>
        <item name="maxWidth">76dip</item>
        <item name="minHeight">76dip</item>
        <item name="maxHeight">76dip</item>
    </style>

就是一个indeterminateDrawable ,进去再看下代码:

<animated-rotate xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/spinner_white_76"
    android:pivotX="50%"
    android:pivotY="50%"
    android:framesCount="12"
    android:frameDuration="100" />

看看 spinner_white_76 这个图片:

Android ProgressBar组件使用教程

是一个 rotate 动画效果。

1. 我们来修改一下系统圆形进度条的颜色,修改属性为:android:indeterminateTint="#ff0000"

源码注释:Tint to apply to the indeterminate progress indicator 翻译:就是给进度条着色

代码:

    <ProgressBar
        android:layout_height="wrap_content"
        android:layout_width="wrap_content"
        android:indeterminateTint="#ff0000"/>

没加这句话是默认灰色圆形进度条, 加了之后就变成了红色圆形进度条。

2. 自定义转圈动画

    <ProgressBar
        android:id="@+id/progressbar2"
        android:layout_height="wrap_content"
        android:layout_width="wrap_content"
        android:indeterminateDrawable="@drawable/bg_loading"/>

bg_loading.xml

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android" >
    <item>
        <rotate
            android:drawable="@drawable/loading"
            android:fromDegrees="0.0"
            android:pivotX="50.0%"
            android:pivotY="50.0%"
            android:toDegrees="359.0"
            android:repeatMode="reverse"/>
    </item>
</layer-list>

loading.xml :

Android ProgressBar组件使用教程

5. 实例演示

我们来写一个水平进度条,模拟下载任务进度过程:

public class MainActivity extends AppCompatActivity {
    private ProgressBar horizontalProgress;
    private ProgressBar circleProgress;
    private Button startBtn;
    private TextView mTextView;
    private Handler mHandler = new Handler(){
        @Override
        public void handleMessage(@NonNull Message msg) {
            super.handleMessage(msg);
            if(msg.what >= 100) {
                horizontalProgress.setProgress(100);
                mTextView.setText("下载完成");
                removeCallbacksAndMessages(null);
                return;
            }
            int progress = msg.what;
            horizontalProgress.setProgress(progress);
            mTextView.setText("下载进度:" + progress + "%");
            Message message = Message.obtain();
            int temp = progress + 4;
            message.what = temp;
            mHandler.sendMessageDelayed(message, 1000);
        }
    };
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        horizontalProgress = findViewById(R.id.progressbar1);
        mTextView = findViewById(R.id.tv_progress);
        circleProgress = findViewById(R.id.progressbar2);
        startBtn = findViewById(R.id.start_download);
    }
    @Override
    protected void onResume() {
        super.onResume();
        startBtn.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                Message msg = Message.obtain();
                msg.what = 1;
                mHandler.sendMessage(msg);
                startBtn.setClickable(false);
            }
        });
    }
    @Override
    protected void onDestroy() {
        super.onDestroy();
        mHandler.removeCallbacksAndMessages(null);
    }

布局文件activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:layout_marginLeft="8dp"
    android:layout_marginRight="8dp"
    android:gravity="center"
    android:orientation="vertical">
    <TextView
        android:id="@+id/tv_progress"
        android:layout_height="wrap_content"
        android:layout_width="wrap_content"
        android:text="水平进度条"
        android:textSize="20sp" />
    <ProgressBar
        style="@android:style/Widget.ProgressBar.Horizontal"
        android:id="@+id/progressbar1"
        android:layout_height="15dp"
        android:layout_width="match_parent"
        android:progress="0"
        android:max="100"/>
    <TextView
        android:id="@+id/tv_progress2"
        android:layout_height="wrap_content"
        android:layout_marginTop="8dp"
        android:layout_width="wrap_content"
        android:text="圆形进度条"
        android:textSize="20sp" />
    <ProgressBar
        android:id="@+id/progressbar2"
        android:layout_height="wrap_content"
        android:layout_width="wrap_content"
        android:indeterminateDrawable="@drawable/bg_loading"
        />
    <Button
        android:layout_height="wrap_content"
        android:layout_width="wrap_content"
        android:id="@+id/start_download"
        android:textSize="20sp"
        android:text="开始下载"/>

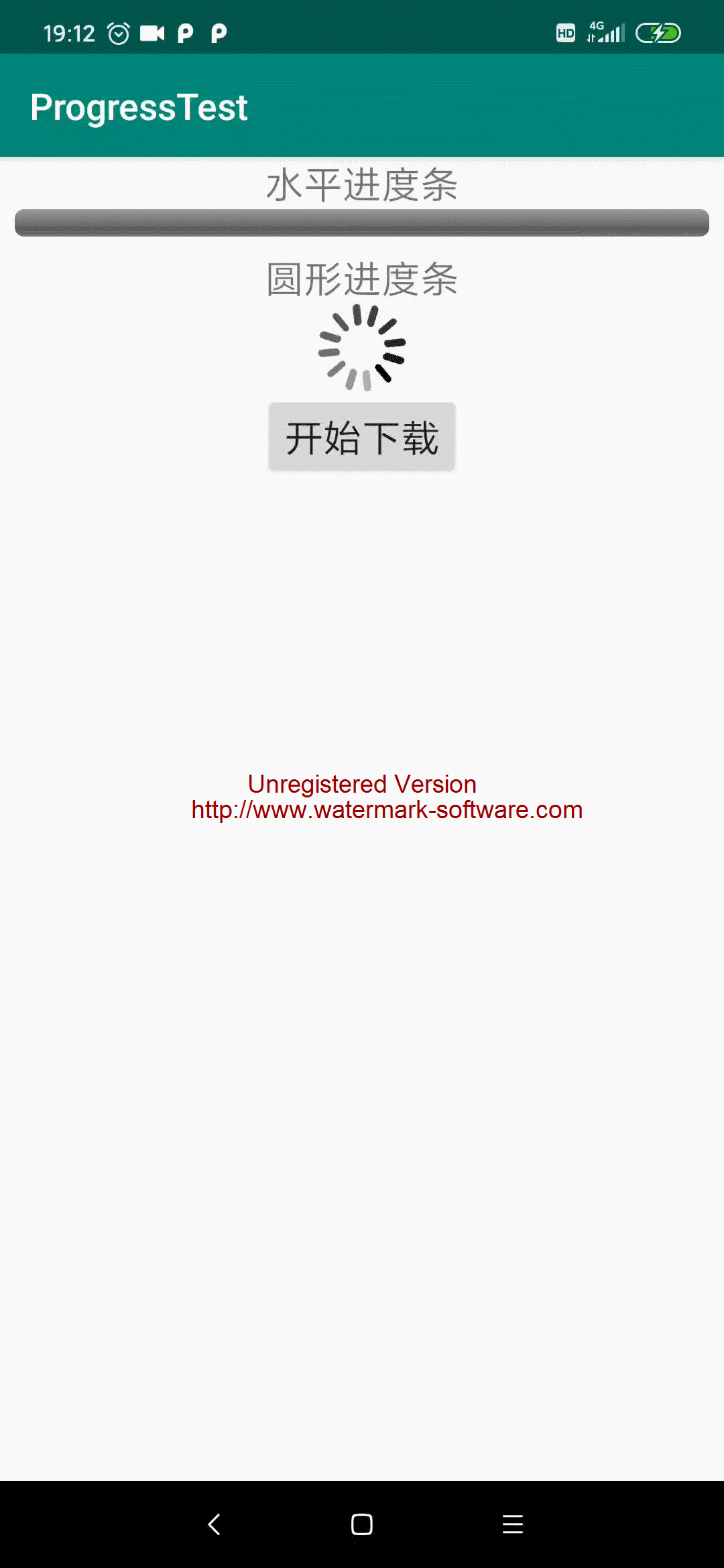

演示效果图:

Android ProgressBar组件使用教程
