cdr对称螺纹和对数螺纹有什么区别?

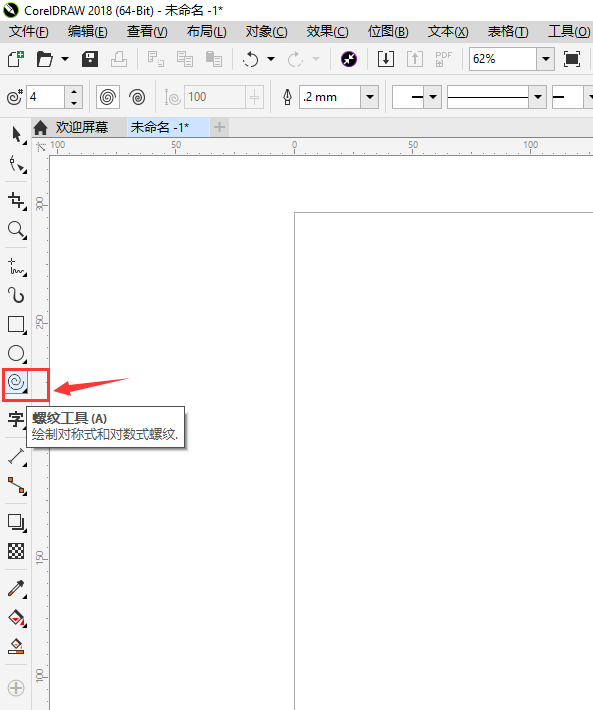

CDR里面有一个螺纹工具，螺纹工具是用来绘制对称和对数式螺纹的工具，用来画一些复杂的螺纹形状，是很好用的，可以用来做一些特殊图形，那么对称螺纹和对数螺纹有什么区别呢？下面我们就来看看详细的教程。

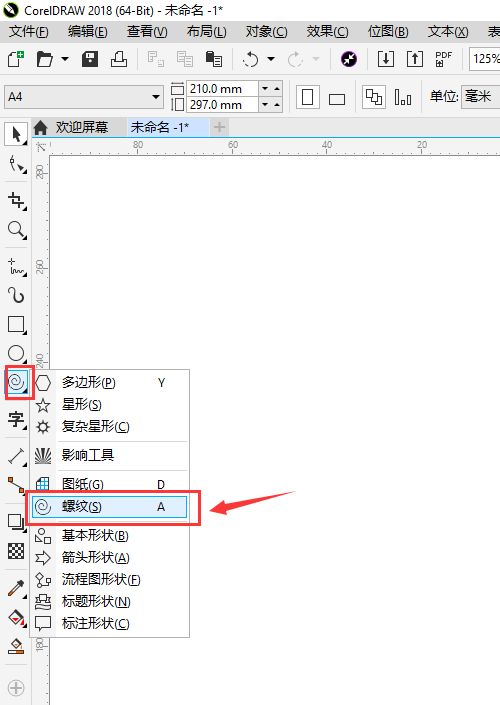

1、螺纹工具位于多边形工具的隐藏菜单里面。如下图。

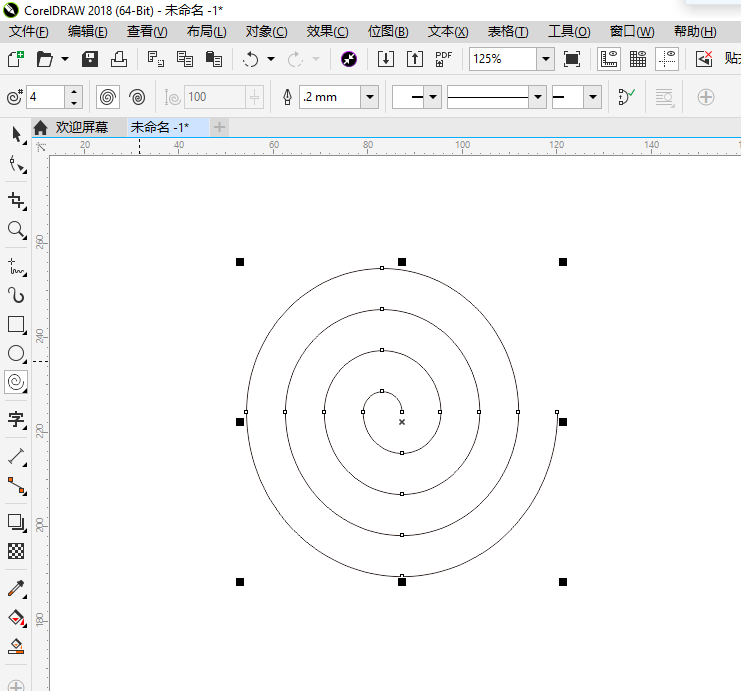

2、选择螺纹工具后按住鼠标左键在页面随意拖动，可以绘制出一个螺纹形状。

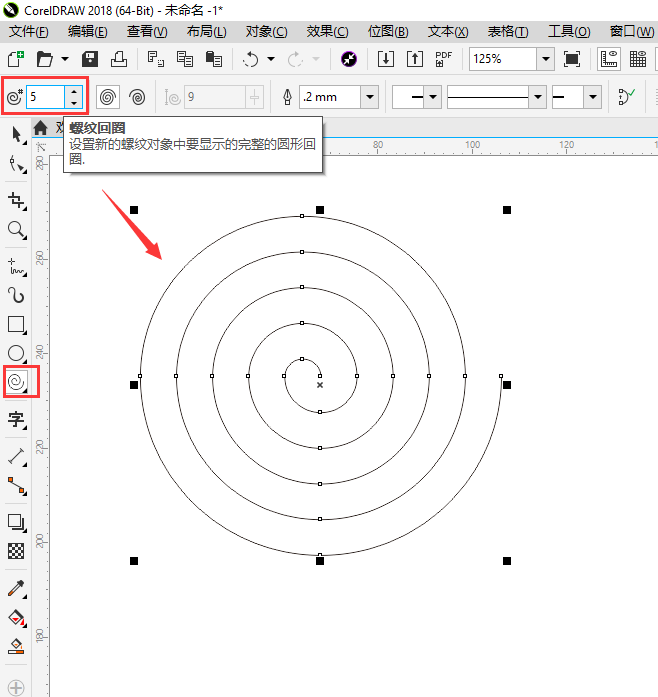

3、螺纹工具也有相对应的属性栏。属性栏第一个螺纹回圈是设置新的螺纹对象中要显示的完整的圆形回圈数量。如下图，调整回圈数量为5时，螺纹圆形回圈有5圈。

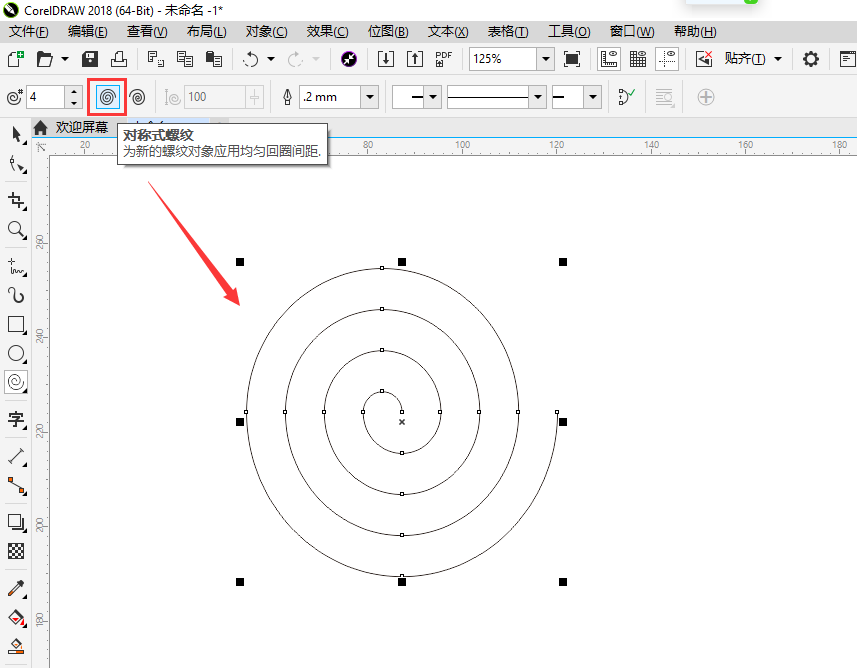

4、对称式螺纹是为新的螺纹对象应用均匀回圈间距。如下图回圈间距是均匀的。

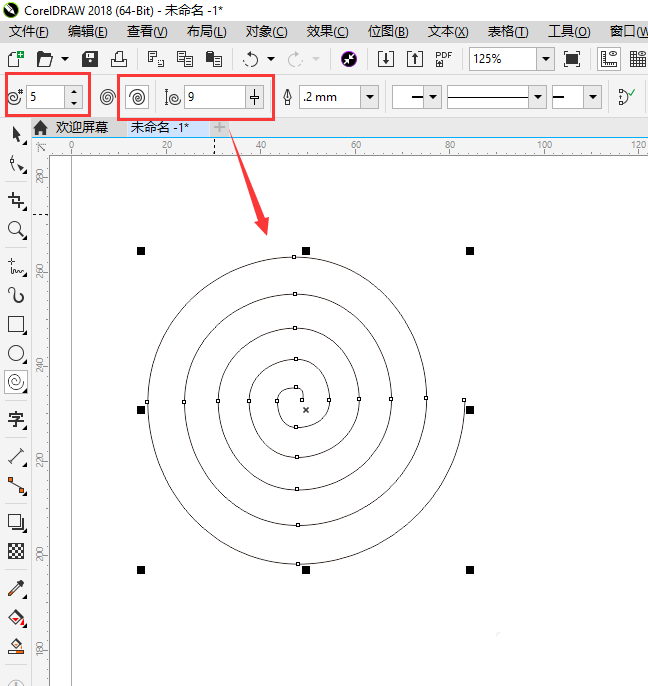

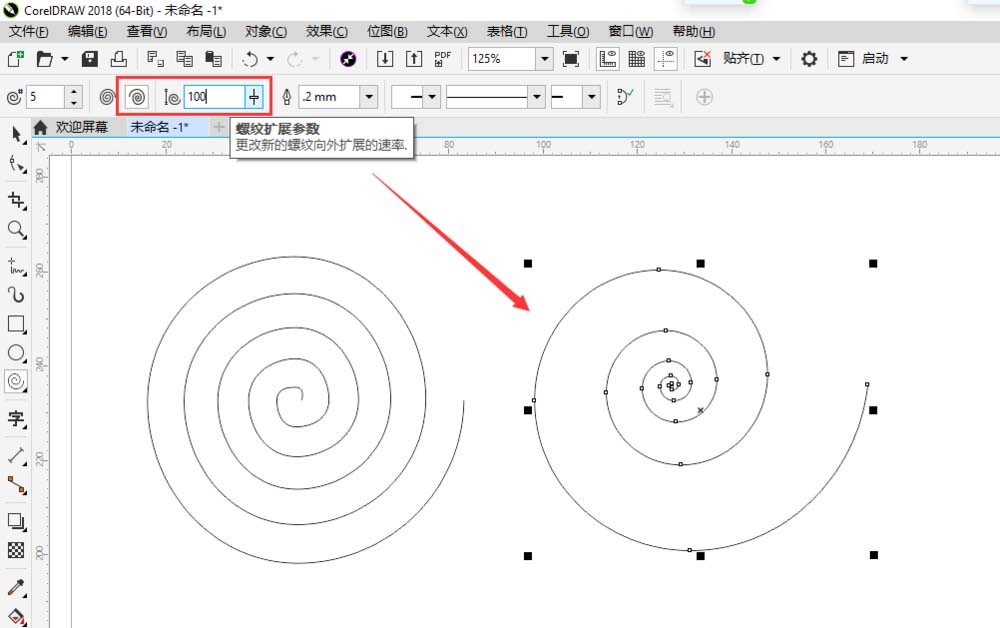

5、对数螺纹是为新的螺纹对象应用更紧凑的回圈间距。对数螺纹可以调整螺纹扩展参数，来更改回圈紧凑间距。数值越小越紧凑。
